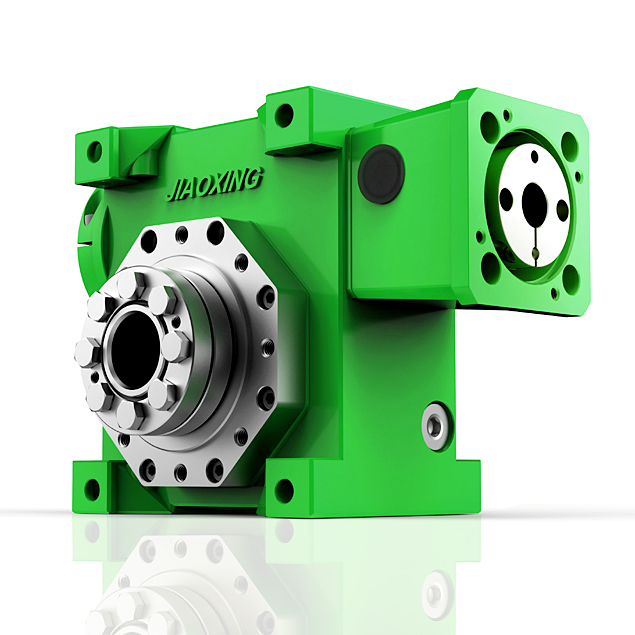

JDLB精密雙導程蝸輪蝸桿減速器

回轉間隙可達1弧分

JDLB減速器是精密行星減速器的理想替代品，設備廠商可以大幅度減少使用精密行星減速器的應用成本

JDLB使用場合

  • 高精度回轉運動

    減少由負載變動及 切削力變化等引起的震動及噪音。

    減少由正反轉引起的沖擊及噪音。

    減少由以上引起的蝸輪加劇磨損。

    增加蝸輪輸出的響應速度。

  • 精密分度裝置

    數控機床、流水線、切割機、輸送線等。

    分度裝置、讀數機構等要求運動準確的場合。

  • 速度有變化的場合

    減少由速度變化引起的沖擊及噪音。

    減少由速度變化引起的蝸輪加劇磨損。

特點

蝸輪蝸桿伺服減速器45-50-55-63-75-90六種規格，采用雙導蝸桿傳動。蝸桿的左右齒面使用不同的導程角，引起齒厚的漸變，這樣就可以移動蝸桿調整嚙合間隙

-蝸輪回轉背隙可以調整到小于1弧分。

-減速器使用后可以重新調整間隙。

-輸入用聯軸器聯結：可靠無背隙。

-輸出用錐形夾緊環聯軸器：可靠無背隙。

精密雙導程減速器特點
減速器有45-50-63-75-90六種規格，采用雙導程蝸桿傳動。蝸桿的左右齒面使用不同的導程角，引起厚齒的漸變，這樣就可以移動蝸桿調整嚙齒間隙。
特點：

-蝸輪回轉背隙可以調整到小于1弧分。

-減速器使用后可以重新調整間隙。

-輸入用聯軸器聯結：可靠無背隙。

-輸出用錐形夾緊環聯軸器：可靠無背隙。

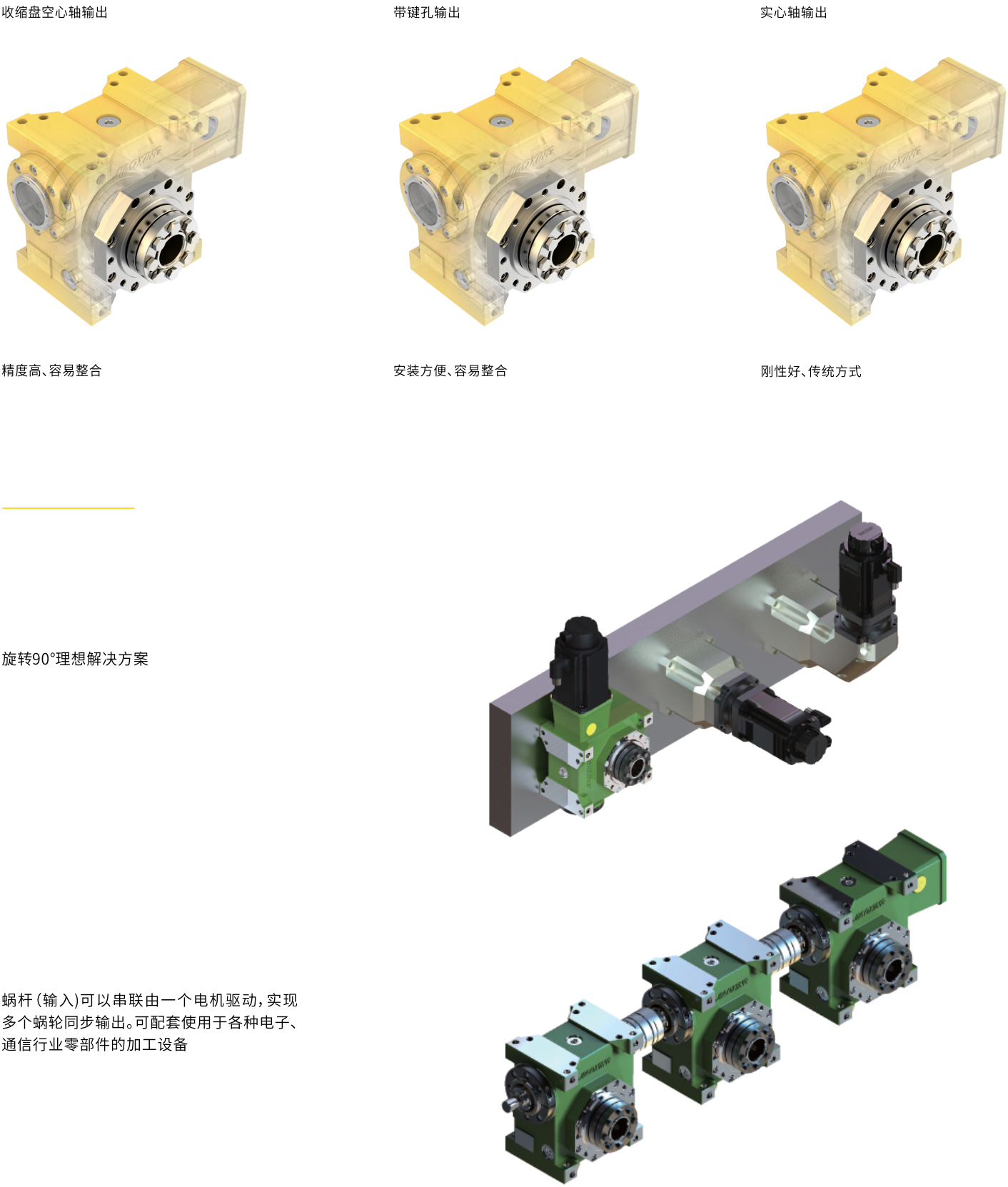

精密雙導程輸出方式
JDLB減速器是精密行星減速器的理想替代產品，設備廠商可以大幅度減少使用精密行星齒輪減速器的應用成本

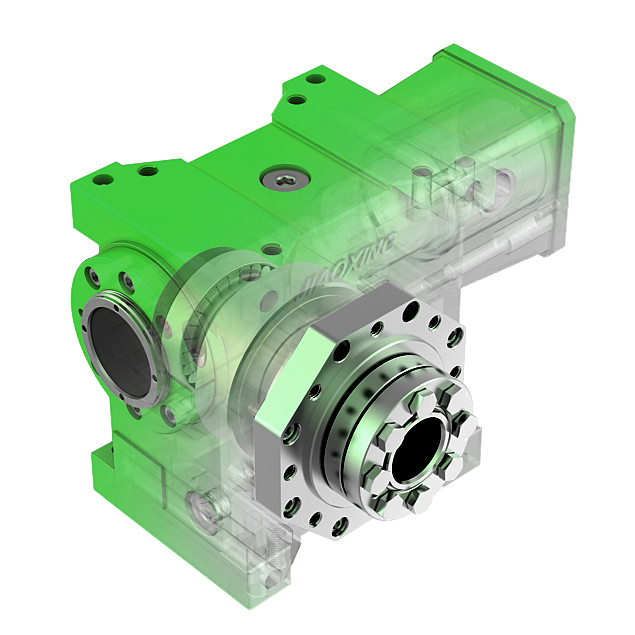

核心賣點
JDLB減速器是精密行星減速器的理想替代品，設備廠商可以大幅度減少使用精密行星減速器的應用成本
  • 優化的接觸面

    *先進的加工技術加上精密的組裝，確保齒部的正確嚙合，減小齒面的接觸應力

    *特殊研發的蝸輪銅合金，使齒部具有高強度及很好的耐磨性

    *加上大比率齒面接觸，蝸輪不易磨損，能長期保持鎖定的側隙

  • 免維護

    *加裝高性能全合成潤滑油

    *全封閉結構，無需更換潤滑油

  • 優化的調整結構

    * 能快速設定側隙

    * 剛性好，精度高

  • 能快速安裝伺服電機

    * 伺服電機專用高剛性、低慣量聯軸器

    * 可提供各種和伺服電機相配的法蘭

  • 蝸輪使用加大圓錐滾子軸承

    * 能承受很大的軸向負荷

    * 軸承預緊安裝，具有更高的支承剛性

  • 蝸桿使用圓錐滾子軸承

    * 一端安裝兩個圓錐滾子軸承，具有更長的使用壽命

    * 消除蝸桿熱伸長引起的誤差

    * 軸承預緊安裝，具有更高的支承剛性

  • 提供兩種輸出背隙

    * 超精密級：1弧分,適用于要求比較高的場合

    * 精密級：2~4弧分,品質和價格的折衷方案

  • 外殼重力澆鑄成形

    * 高強度鋁合金澆鑄并經過熱處理

    * 剛性好，重量輕

    * 外形美觀耐候性好

應用場景
選型指南

下列的標題包含選擇減速器的原理以及正確使用它們的方法。具體的數值參照相應的章節

輸出扭矩

1.1  額定扭矩 Mn2[Nm]

扭矩作用于連續平穩運轉的減速器且在工作系數fs=1的情況下測出的數值。

1.2  需求的扭矩 T2r[Nm]

基于實際所需，數值等于或小于減速器的額定扭矩Mn2。

1.3  計算扭矩 T2c[Nm]

在選擇減速器時有用。它要考慮實際需求的扭矩Mr2以及工作系數fs，由以下關系式計算出：

功率

  • 2.1 額定輸入功率Pn1[kW]

    減速器安全運轉時的功率(kW)值，列于參數表中。它是在速度 等于n1且工作系數fs=1的情況下得出的。

  • 2.2額定輸入功率Pn2[kW]

    減速器的輸出功率值,可以用下面的公式計算:

工作系數[fs]

  • 3.1 額定扭矩Mn2[Nm]

    減速器的工作系數(fs)主要取決于減速機的運行條件，為了選擇最合適的工作環境系數進行正確的組合，必須考慮如下因素:

    1.減速器的負載形式:A-B-C

    2.工作時間:小時/天(△)

    3．開機頻率:次/小時(*)

    負載類型:A一均衡負荷, fa≤0.3

         B-中等沖擊, fa≤3

         C-嚴重沖擊, fa≤10

    fa=Je/Jm

    -Je(kgm²):在驅動軸上衰降的慣性矩

    -Jm(kgm²):電機慣性矩

    -如果fa>10時請與技術服務部聯系

  • A-輕質材料螺旋輸送機，風扇，裝配線，輕質材料皮帶輸送機，小型攪拌機，提升機，清潔機，灌裝機，控制器。

    B-卷繞裝置,木工機械,貨物提升機，平衡器，螺紋機，介質攪拌機，重型材料皮帶輸送機，絞盤，移動門，刮機，包裝機，混凝土攪拌機，起重機，磨割機，卷板機，齒輪泵。

    C-重型材料攪拌機，剪切機，壓力機，離心機，旋轉支撐，重型材料絞盤和提升機，磨床，石材，升降機，鉆孔機，錘式粉碎機，凸輪壓力機，折疊機，運輸帶，翻斗車，振動器，撕碎機


聯動世界 驅動未來

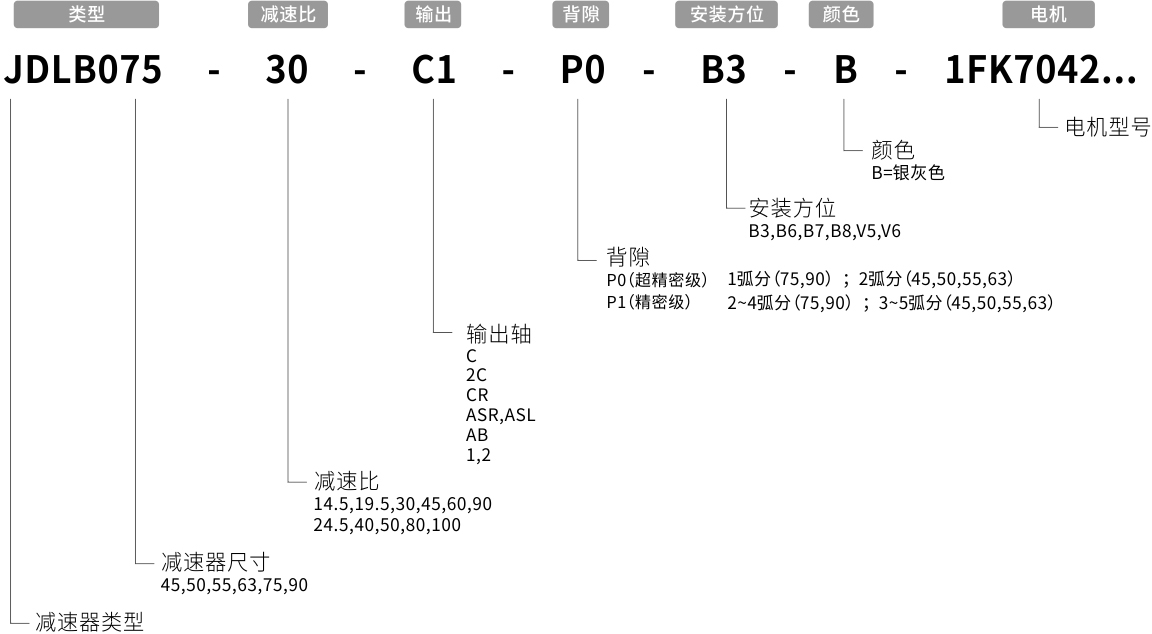

產品名稱

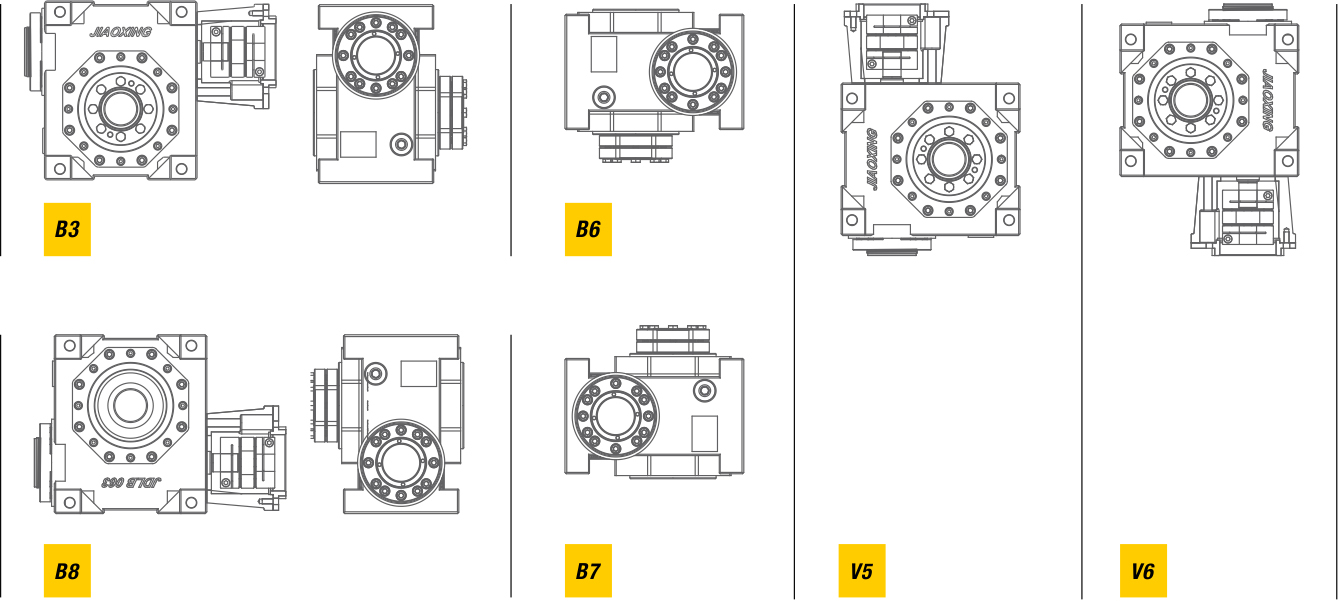

安裝方位

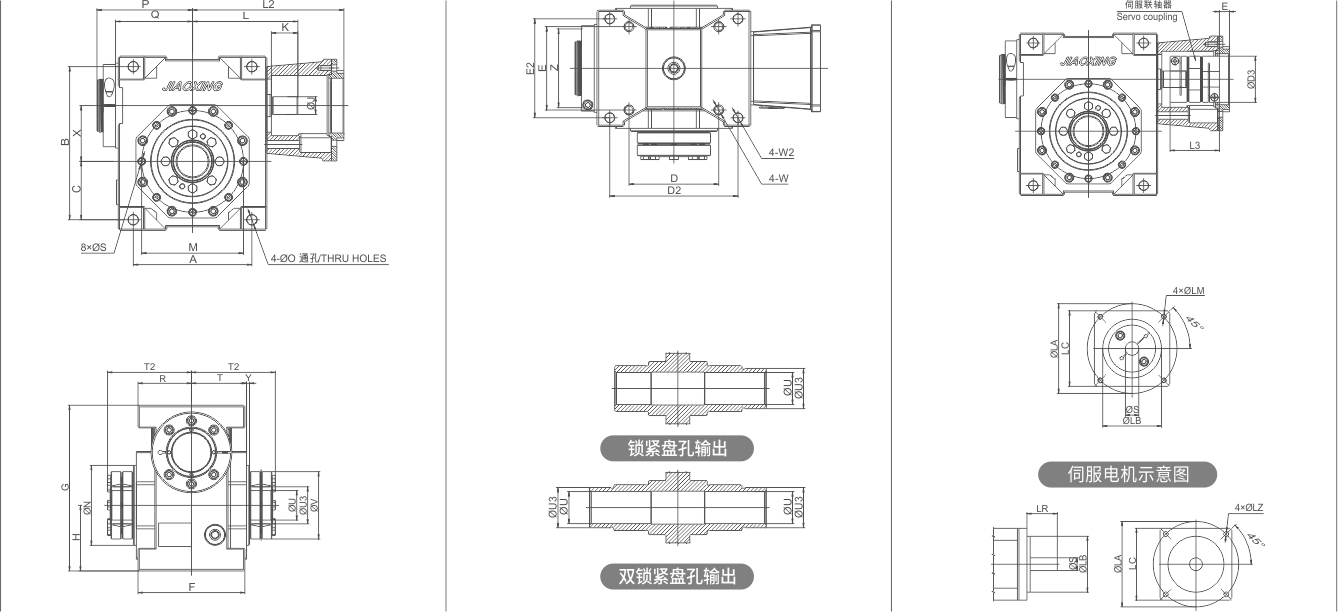

系列尺寸圖
